Um guia para fiação direta-de tubos LED T8 com extremidade dupla-
Substituir a iluminação fluorescente tradicional por tubos-LED T8 de extremidade dupla é uma maneira eficaz de melhorar a eficiência energética e a qualidade da luz. Ao contrário das versões "plug{3}}and{4}}play", os modelos de fio-direto (ou bypass-de reator) exigem uma modificação permanente na luminária existente. Este guia fornece uma visão geral clara-passo a-passo do processo.
Considerações Preliminares Importantes
Antes de iniciar qualquer trabalho, é fundamental compreender o seguinte:
Segurança em primeiro lugar:Certifique-se sempre de que a fonte de alimentação da luminária esteja desligada no disjuntor antes de iniciar qualquer trabalho.
Tipo de tubo:Confirme que você temligação-diretaoulastro-ignorartubos-de LED com duas extremidades. Estes não são compatíveis com reatores fluorescentes existentes.

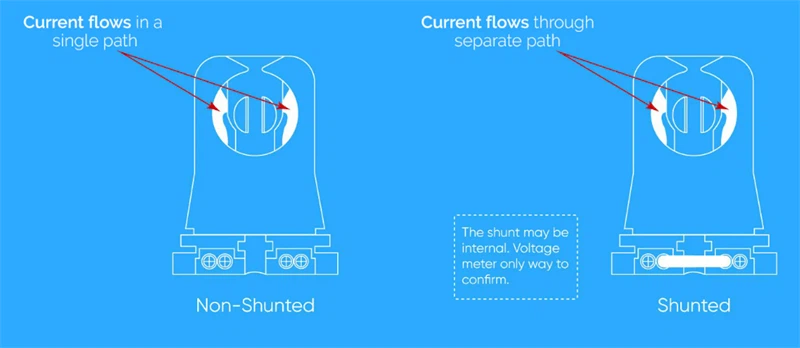

Lápides:Os tubos-de LED com extremidade dupla exigemlápides não{0}}desviadas(os encaixes que seguram as extremidades do tubo). Lápides desviadas, comuns em luminárias fluorescentes de{1}inicialização rápida, fornecem um único caminho elétrico em ambos os contatos. Marcas para exclusão-desviadas fornecem dois caminhos separados e independentes. A maioria das instalações-de conexão direta exigirá que você substitua as lápides desviadas por versões-não desviadas.
Conselho Profissional:Se você não tiver certeza sobre qualquer parte deste processo ou não tiver experiência com trabalhos elétricos, é altamente recomendável consultar um eletricista qualificado.
Visão geral: operação-com fio direto versus operação fluorescente
Em uma luminária fluorescente padrão, a energia flui através de um reator que regula a corrente para os tubos. Em uma instalação-de LED com fio direto, você removerá esse reator e fornecerá a tensão da linha diretamente aos soquetes do tubo.
Uma diferença importante entre os tubos-de terminação dupla é como eles recebem energia:
Tubos-de terminação única:Receba conexões de linha (quentes) e neutras da mesma extremidade.
Tubos-de extremidade dupla:Receba a conexão de linha (quente) em uma extremidade e a conexão neutra na outra.
Guia de instalação
Etapa 1: preparar o acessório e identificar os componentes
Desligue a energia do disjuntor e verifique se ele está desligado.
Remova os tubos fluorescentes antigos e a tampa do aparelho para acessar a fiação interna.
Identifique o reator, as lápides e os fios de alimentação elétrica (normalmente preto para linha e branco para neutro).
Passo 2: Remova o lastro antigo
Usando um alicate, corte cuidadosamente os fios que conectam o reator às lápides e à rede elétrica. Corte os fios o mais próximo possível do reator.
Remova o lastro do aparelho. Pode ser necessário desparafusá-lo do suporte de montagem.
Importante:Descarte o reator antigo de acordo com os regulamentos locais para lixo eletrônico.
Etapa 3: verificar ou substituir lápides
Verifique se todas as marcações para exclusão não estão-desviadas. Se eles forem desviados, você deverá substituí-los por versões-não desviadas.
Para instalar uma nova lápide, passe os fios do acessório pela base da lápide, conecte-os aos terminais da lápide e prenda a lápide no lugar.

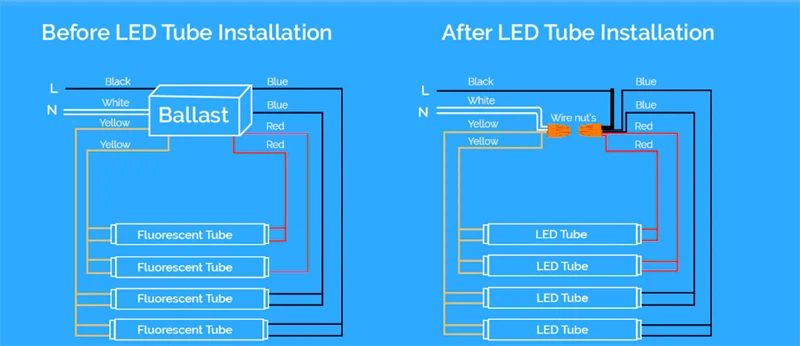

Etapa 4: faça as conexões elétricas
O método de fiação depende se você está instalando um único tubo ou vários tubos em um acessório.
Para um único tubo LED T8:
Isso requer uma conexão em série simples dentro do aparelho.
Conecte oLinha (preta)fio da fonte de alimentação para um dos pinos da lápide emuma extremidadedo aparelho.
Conecte oNeutro (branco)fio da fonte de alimentação para um dos pinos da lápide noextremidade opostado aparelho.
Certifique-se de que todas as conexões estejam seguras usando porcas ou conectores-de encaixe.
Para vários tubos LED T8:
Vários tubos devem ser conectados emparalelo. Isto garante que se um tubo falhar, os outros continuarão a funcionar. Existem dois métodos comuns:
Método-de múltiplas cadeias:
Passe pares individuais de fios de linha e neutro do ponto de conexão de alimentação principal até cada conjunto de lápides. Este é um método muito confiável, mas pode usar mais fio.
Método-daisy chain:
Esta é uma técnica de fiação mais eficiente.
Forneça o fio de linha à primeira lápide em um lado do aparelho. Em seguida, use um fio curto para conectar o segundo contato na mesma lápide ao primeiro contato na próxima lápide e assim por diante.
Repita este processo para o fio neutro no lado oposto do aparelho.
Nota de segurança crucial:Durante todo o processo, certifique-se de que os fios Linha e Neutro nunca se toquem, pois isso causará um curto-circuito.
Etapa 5: verificações e testes finais
Depois que todas as conexões estiverem seguras e isoladas, coloque cuidadosamente os fios no acessório para garantir que não interfiram nos tubos.
Reinstale a tampa do acessório.
Instale os novos-tubos LED T8 de extremidade dupla inserindo-os nas lápides e dando-lhes um quarto-de volta para travá-los no lugar.
Restaure a energia no disjuntor.
Ligue o aparelho. Os tubos LED devem acender instantaneamente sem piscar ou zumbir, indicando uma instalação bem-sucedida.
Seguindo essas etapas, você poderá converter com êxito suas luminárias fluorescentes em iluminação LED moderna e{0}}com baixo consumo de energia. Para mais informações ou dúvidas específicas sobre produtos, consulte as orientações do fabricante ou entre em contato com um profissional de iluminação.
