Garantindo a segurança emTiras de LED sem driver de alta-tensão: Isolamento e Projeto Estrutural
A adoção de tiras de LED sem driver de alta-tensão (110 V/220 V CA), como aquelas que utilizam LEDs SMD2835, oferece vantagens significativas em termos de facilidade de instalação e iluminação de longa-distância. No entanto, o uso de corrente alternada em níveis de tensão perigosos diretamente em uma tira flexível exige uma engenharia de segurança rigorosa para evitar choques elétricos, especialmente durante o corte, a conexão e o manuseio. Os materiais de isolamento específicos e os projetos estruturais empregados são, portanto, críticos e multifacetados, formando um sistema de segurança abrangente.
1. O sistema de isolamento-multicamadas
A principal defesa contra choques elétricos é uma capa de isolamento robusta com várias-camadas que envolve toda a placa de circuito impresso (PCB) e os elementos condutores.
Revestimento de PVC de camada-dupla:A maioria das tiras de{0}}alta qualidade usa umisolamento-duploManga em PVC. A camada interna é formulada para alta rigidez dielétrica, isolando diretamente os condutores energizados. A camada externa é projetada para durabilidade, oferecendo resistência à abrasão, impacto, radiação UV (para uso externo) e produtos químicos. Essa abordagem de camada-dupla garante que, se a camada externa for arranhada ou cortada durante a instalação, a camada interna permaneça intacta como uma barreira confiável. O material de PVC em si é normalmente retardador de fogo (atendendo a padrões como UL94 V-0) para evitar a propagação de chamas.

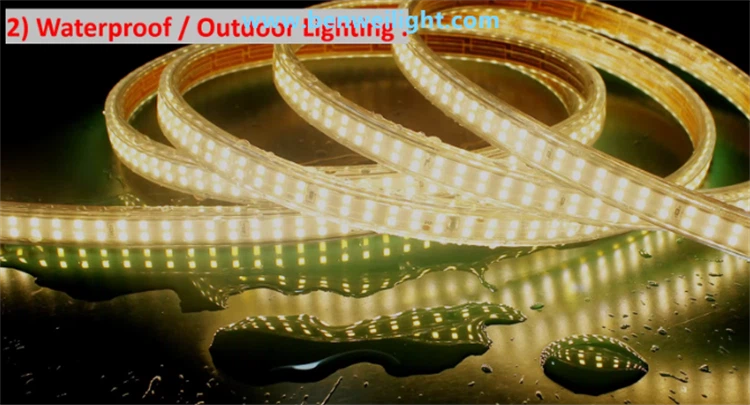

Envasamento ou encapsulamento (para tiras com classificação IP):Para classificações IP65, IP67 ou superiores, a tira passa por um processo de encapsulamento. Após os LEDs serem montados na PCB e a capa inicial ser aplicada, todo o conjunto é preenchido com umgel de silicone ou resina epóxi. Este material encapsula completamente todos os componentes-LEDs, resistores e todo o comprimento dos condutores de cobre. Elimina quaisquer bolsas de ar, evitando a entrada de umidade e proporcionando um nível excepcional de isolamento elétrico. Mesmo que a manga externa esteja comprometida, o composto de envasamento atua como uma barreira impermeável e isolante.
2. A Fundação: A Placa de Circuito Impresso (PCB)
O próprio design do PCB é uma parte fundamental da estratégia de segurança.
Laminado revestido de cobre espessado (CCL):O material base é um substrato de fibra de vidro FR-4 revestido com umcamada de cobre espessada(por exemplo, 2-4 onças em comparação com 1 onça padrão). Isto tem dois propósitos: primeiro, reduz a resistência elétrica, minimizando a queda de tensão em longos percursos e a geração de calor (uma fonte de degradação do isolamento); em segundo lugar, proporciona maior estabilidade mecânica, reduzindo o risco de fissuras durante a flexão ou instalação.
Amplo espaçamento e layout:O layout do circuito é projetado comaumento das distâncias de fuga e folgaentre as linhas AC. Isso evita a possibilidade de arco entre os condutores, uma consideração crítica quando a tira é cortada, expondo a seção-transversal.
3. Segurança no Corte e Conexão: Recursos de Engenharia
Os momentos mais perigosos ocorrem quando a tira é cortada ou conectada. Os fabricantes abordam isso com recursos de design integrados.
Pontos de corte pré-{0}}definidos:As tiras são marcadas em intervalos precisos (por exemplo, a cada 5 ou 10 LEDs) que correspondem a um ponto no ciclo CA onde o circuito pode ser cortado com segurança. Nestes pontos, as placas de cobre são projetadas para serem isoladas da linha principal após o corte.
Conectores isolados e selados:Os conectores de pino proprietários não servem apenas para contato elétrico; eles são projetados comocaixas isoladas. Conectores de alta{1}}qualidade apresentam corpos de plástico totalmente fechados que se encaixam na extremidade cortada da tira, protegendo as almofadas de cobre expostas e proporcionando alívio de tensão. Para versões à prova d'água, esses conectores incluem juntas de silicone e tampas de vedação, mantendo a classificação IP no ponto de conexão.
Tampas isoladas:Após o corte, qualquer extremidade não utilizada deve ser selada com segurança.Tampas de extremidade em PVC ou siliconesão fornecidos, os quais são empurrados para a tira e muitas vezes fixados com adesivo ou ajuste por fricção. Estas tampas são projetadas para suportar a tensão operacional, evitando contato acidental.
4. Componentes de proteção adicionais
Além dos materiais físicos, são incorporados recursos de segurança elétrica.
Fusíveis-em linha:Alguns designs incorporam um pequeno fusível -substituível pelo usuário no plugue de alimentação. Isso protege contra sobrecorrente e possíveis curtos-circuitos.
Sobremoldagem em Plugues:O plugue de alimentação CA é fortemente moldado, o que significa que o ponto de entrada do cabo é cercado por uma espessa camada de plástico, evitando que os fios sejam soltos e expostos.
Conclusão: Um Sistema de Redundância
A segurança das fitas de LED de alta-tensão não depende de um único recurso, mas de umsistema redundante e multi{0}}camadas. A combinação de uma capa de PVC durável de camada dupla-, uma PCB estável e espessa, encapsulamento completo à prova d'água e conectores e tampas isolados especialmente projetados criam uma barreira robusta entre o usuário e a tensão perigosa interna. Esta abordagem abrangente permite que estas soluções de iluminação convenientes sejam instaladas e manuseadas com confiança, desde que os instaladores sigam rigorosamente as orientações do fabricante, utilizem os acessórios especificados e desliguem sempre a alimentação antes de realizar qualquer procedimento de corte ou ligação. Em última análise, esta filosofia de design garante que a segurança seja uma característica integral e não uma reflexão tardia.
