Drivers de LED não{0}}isolados: as compensações-técnicas e os imperativos de segurança por trás da economia-
No setor de iluminação LED comercial e industrial, a busca por maioreficácia do sistema(Eficácia da luminária) e inferiorprimeiro custoé um imperativo constante. A solução outrora{1}}dominante para motoristas isolados, tradicionalmente preferida pela segurança, agora enfrenta um desafio significativo da cada vez mais prevalentedriver de LED não{0}}isolado. Os avanços na tecnologia de semicondutores e nos materiais isolantes levaram a uma maior aceitação e aplicação dessas arquiteturas de driver que acoplam diretamente a tensão da rede elétrica à carga do LED. No entanto, o que esse "acoplamento direto de alta-tensão" realmente implica? Que conhecimento essencial os projetistas e especificadores devem dominar para tomar decisões informadas que equilibrem desempenho, custo e segurança?
I. Conceito Central: O que significa "Não-isolado"?
Para entender os drivers não{0}}isolados, primeiro é preciso esclarecer a definição de "isolamento". Em fontes de alimentação-comutadas, "isolamento" refere-se à criação de uma barreira sem conexão elétrica direta entre a entrada (lado primário, normalmente conectado a CA de alta-tensão) e a saída (lado secundário, conectado à carga de LED) por meio de um transformador de-alta frequência. Esta barreira não só permite a transformação de tensão, mas também forneceisolamento de segurançae supressão de ruído.
Em contraste, umdriver de LED não{0}}isoladoemprega uma abordagem mais diretaarquitetura de acoplamento-direto-de alta tensão. Ele normalmente usa topologias DC-DC como conversores Buck (step{2}}down), Boost (step-up) ou Buck{4}}Boost para regular a tensão diretamente do barramento DC de alta-tensão retificado e filtrado para alimentar a carga de LED. A entrada e a saída são conectadas apenas através de redes de impedância ou realimentação, carecendo do isolamento elétrico de um transformador [1]. Essa diferença fundamental desencadeia uma série de compensações-consequentes.
II. Aprofundamento Técnico: Princípios Operacionais e Principais Desafios da Arquitetura Não{1}isolada
A essência de um driver não{0}}isolado está no design simplificado do estágio de potência. Tomando como exemplo o conversor Buck não{2}}isolado mais comum, seu fluxo de trabalho pode ser resumido da seguinte forma:
Retificação AC:A entrada CA (por exemplo, 220 Vca) é convertida em um barramento CC de alta-tensão (aproximadamente. 310V CC) por meio de uma ponte retificadora e um capacitor de filtragem.
Modulação de comutação de energia:Um CI de controle aciona um comutador MOSFET de potência, realizando corte PWM de alta{{0}frequência na alta-tensão CC.
Filtragem e saída LC:A tensão de pulso cortada é suavizada em uma corrente CC estável por uma rede de filtros de indutor (L) e capacitor (C), acionando diretamente a cadeia de LEDs.
Detecção e feedback atuais:A corrente de saída é monitorada por meio de um resistor de detecção (Rsense) em série com o circuito de LED, formando um controle-de circuito fechado para acionamento de corrente constante.
Embora esta arquitetura elimine o transformador, ela elevagerenciamento de barramento de alta-tensão e projeto térmicocomo desafios críticos. Como o terminal negativo (ou positivo, dependendo da topologia) da carga do LED pode ser conectado diretamente ao barramento de alta-tensão retificado, toda a PCB do núcleo-de metal do LED (MCPCB) e potencialmente o invólucro da luminária podem transportar um potencial de alta tensão em relação à terra. Isto impõe exigências rigorosas ao desempenho da lumináriaprojeto de sistema de isolamento, exigindo certeza absoluta de que as partes energizadas não podem ser contatadas por um usuário em nenhuma circunstância.

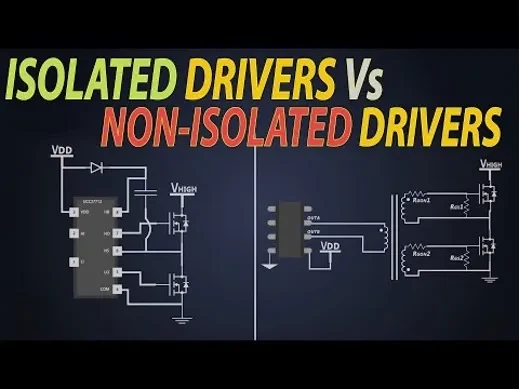

III. Isolado versus não{2}}isolado: uma decisão abrangente-Tomando tabela de comparação
Escolher entre essas soluções de driver não é uma simples decisão binária, mas uma compensação sistemática-com base no contexto específico do aplicativo. A tabela abaixo resume as principais diferenças entre os dois caminhos tecnológicos:
| Dimensão de comparação | Motorista Isolado | Driver não{0}}isolado |
|---|---|---|
| Princípio de Segurança Elétrica | Depende de um transformador para fornecerisolamento reforçadoentre entrada/saída, atendendo aos padrões SELV (Safety Extra-Low Voltage). O lado da saída é-seguro para toque. | Sem isolamento do transformador. Depende do desempenho geral da lumináriaisolamento básicoe conexão de aterramento de proteção (construção Classe I) para evitar choque elétrico. O lado de saída carrega tensão perigosa. |
| Eficiência Típica | Afetado pelas perdas no núcleo do transformador e no enrolamento. A eficiência normalmente varia de 87% a 92%. | Menos componentes no caminho de alimentação levam a perdas menores. A eficiência geralmente atinge 90% a 95% ou mais, contribuindo paraeficácia da luminária. |
| Tamanho e densidade de potência | O transformador ocupa um espaço significativo, resultando em um volume relativamente maior e menor densidade de potência. | Nenhum transformador permite uma configuração mais compactalayout de circuito-de alta densidade, ideal para aplicações sensíveis ao tamanho-(por exemplo, downlights, faixas de luz). |
| Estrutura de custos | Custo mais elevado para componentes magnéticos (transformador), optoacopladores, etc. Os circuitos são relativamente complexos. | A contagem de componentes é reduzida em aproximadamente 20% a 30%, levando a um custo de BOM significativamente menor e a um custo distintovantagem competitiva de preço. |
| Confiabilidade e vida útil | O transformador fornece uma barreira natural contra surtos e ruídos, oferecendo proteção mais forte para a carga de LED. A vida útil é frequentemente limitada por capacitores eletrolíticos. | O estresse de alta-tensão é aplicado diretamente aos interruptores e LEDs, exigindo componentes de alta-qualidade e PCB rigorosafuga e folgadistâncias. Excelentes circuitos de proteção contra ESD e surtos são essenciais. |
| Manutenção e instalação | A instalação é relativamente segura; o pessoal de manutenção não corre riscos diretos ao manusear o lado secundário-de baixa tensão. | A adesão estrita aos códigos de aterramento Classe I é obrigatória.A instalação, depuração e manutenção exigem desconexão da energia e verificação da descarga, exigindo maior experiência do operador. |
| Cenários típicos de aplicação | Iluminação externa, ambientes úmidos (IP{0}}), luminárias tocáveis (por exemplo, luminárias de mesa, luzes de painel), mercados com requisitos rigorosos de certificação de segurança. | Luminárias internas bem{0}}isoladas (por exemplo, downlights embutidos, troffers), luminárias com invólucros de proteção, projetos comerciais-de custo e espaço-restritosdesigns ópticos-ultrafinos. |
4. Segurança em primeiro lugar: linhas vermelhas não{1}}negociáveis para inscrição de motorista não{2}}isolado
Apesar de sua eficiência e custo atraentes, a aplicação de motoristas não{0}}isolados deve ser construída sobre uma base intransigente de segurança. Os seguintes pontos são pilares da prática de engenharia:
Aterramento Obrigatório Classe I (Aterramento de Proteção):Esta é a tábua de salvação para soluções-não isoladas. A caixa metálica da luminária deve ser conectada de forma confiável ao aterramento de proteção (PE) da rede elétrica por meio de um caminho de baixa-impedância, garantindo que qualquer falha de corrente acione o disjuntor.
Projeto robusto de sistema de isolamento:Almofadas térmicas-isolantes de alta resistência (por exemplo, classificadas para 3kV ou superior) com alta condutividade térmica devem ser usadas entre o LED MCPCB e o dissipador de calor. Os layouts de PCB devem atender a requisitos mais rígidos paradistância de fuga e folga elétricaentre circuitos-laterais primários e peças tocáveis para mitigar riscos de umidade ou poeira [2].
Circuito de proteção abrangente:Além da proteção contra-sobretemperatura e sobre{1}}corrente, é eficazsupressão de surto de modo diferencial e comum(por exemplo, usando MOVs, GDTs) é essencial para proteger LEDs vulneráveis e ICs de driver contra picos de tensão transitórios na rede.
V. Tendências de Mercado e Seleção Racional
Atualmente, com melhoriasdesempenho do material isolantee recursos de proteção cada vez mais robustos em CIs de driver, a aplicação de soluções não{0}}isoladas em ambientes internos controlados está em constante expansão. Muitos dos principais fabricantes de luminárias adotam uma estratégia híbrida: insistindo em drivers isolados para linhas de produtos premium e de alta{2}}confiabilidade; ao mesmo tempo em que oferece soluções baseadas emICs de driver não{1}}isolados de alto-desempenhopara projetos-de custo crítico com ambientes de instalação controlados.
Para os tomadores de decisão-do projeto, a escolha deve ser baseada em uma avaliação de risco-no nível do sistema:
Escolha um driver isolado:Quando a segurança é a principal prioridade, o ambiente do aplicativo fica descontrolado ou-os usuários finais podem tocar diretamente na luminária.
Considere um driver não{0}}isolado:Paraprojetos de ambiente-seco internocom orçamentos apertados, requisitos de eficácia rigorosos, instalação/manutenção profissional e onde o design mecânico da luminária pode garantir aterramento e isolamento adequados.
Perguntas frequentes
P1: Os drivers não{1}}isolados são sempre mais baratos que os drivers isolados?
A:Do ponto de vista do custo da lista de materiais (BOM), normalmente sim. No entanto, ocusto total do sistemadeve ser considerado. O uso de um driver não{1}}isolado pode exigir materiais isolantes mais caros, estruturas de aterramento mais rígidas e testes e certificações mais complexos no lado da luminária. Esses custos podem compensar a diferença de preço do motorista. O custo final depende do projeto específico e da escala de aquisição.
P2: As soluções de drivers não{1}}isolados podem obter certificações de segurança internacionais, como CE ou UL?
R: Sim, mas o caminho de certificação e as cláusulas são diferentes.Por exemplo, sob os padrões UL, os drivers isolados geralmente seguem uma combinação de UL8750 (Equipamento LED) + UL1310 (Unidades de Energia Classe 2). Drivers não{5}}isolados normalmente são avaliados de acordo com UL8750 + UL1598 (padrão de luminária), com grande foco em testes de continuidade de aterramento, resistência de isolamento e condições de falha. O processo de certificação costuma ser mais desafiador e complexo.
P3: Durante o reparo ou substituição, posso trocar diretamente o driver isolado original de uma luminária por um não{1}}isolado?
R: Absolutamente proibido!Esta é uma prática extremamente perigosa. Os dois tipos de driver têm características de saída, arquiteturas de segurança e requisitos de design de luminária fundamentalmente diferentes. Substituí-los pode não só danificar a luminária, mas também criar um risco de choque letal devido à perda do isolamento necessário ou da proteção de aterramento. A substituição do driver deve seguir rigorosamente as especificações do projeto original ou ser realizada sob orientação de profissional habilitado.
P4: Quão significativos são os benefícios práticos da "maior eficiência" de drivers não{1}}isolados em projetos-do mundo real?
A:A vantagem de eficiência é significativa em projetos-de grande escala. Considere um projeto comercial com 10.000 luminárias de 60 W cada, funcionando 4.000 horas anuais com um custo de eletricidade de US$ 0,12/kWh. Uma melhoria de 3% na eficiência do driver geraria uma economia anual de aproximadamente: 10.000 * 60W * 3% * 4.000h / 1.000 * US$ 0,12 ≈ US$ 8.640. A longo prazo, estas poupanças tornam-se substanciais.
Referências e Notas
[1] Mohan, Undeland, Robbins.Eletrônica de Potência: Conversores, Aplicações e Design. 3ª edição. Wiley, 2002. (Texto oficial sobre topologias de conversores CC não{3}}isoladas-.)
[2] Comissão Eletrotécnica Internacional.CEI 61347-1:2015*"Equipamento de controle de LED - Parte 1: Requisitos gerais e de segurança"*. (Padrão internacional básico para segurança do driver de LED, detalhando requisitos de isolamento, fuga e folga.)
[3] Notas de aplicação e guias de designdos principais fabricantes de IC de driver de LED (por exemplo, TI, MPS, Infineon) para drivers Buck/Buck não isolados-Boost servem como referências técnicas diretas para projetos práticos de engenharia.
