Por Kevin Rao, 1º de dezembro de 2025

A avaliação da distribuição espectral em produtos de iluminação requer a inclusão de parâmetros de efeitos biológicos. A relação M/P serve como um indicador para medir os efeitos biológicos não{1}}visuais das fontes de luz, e sua correlação com o Índice de reprodução de cores (CRI) tornou-se um ponto focal nas avaliações técnicas.

Princípio de cálculo da relação M/P

A relação M/P é definida como o quociente do lux melanópico dividido pelo lux fotópico. O cálculo é baseado na função de ação melanópica mel(λ) e na função fotópica V(λ) definidas na norma CIE S 026/E:2018. Os instrumentos de medição devem atender à norma ISO/CIE 19476:2014, exigindo um intervalo de comprimento de onda espectral de 1 nm.

A relação M/P quantifica o impacto potencial de uma fonte de luz na supressão da melatonina. O padrão de iluminação industrial ANSI/IES TM-18-20 estipula que a relação M/P para iluminação do ambiente de trabalho noturno deve ser inferior a 0,6.

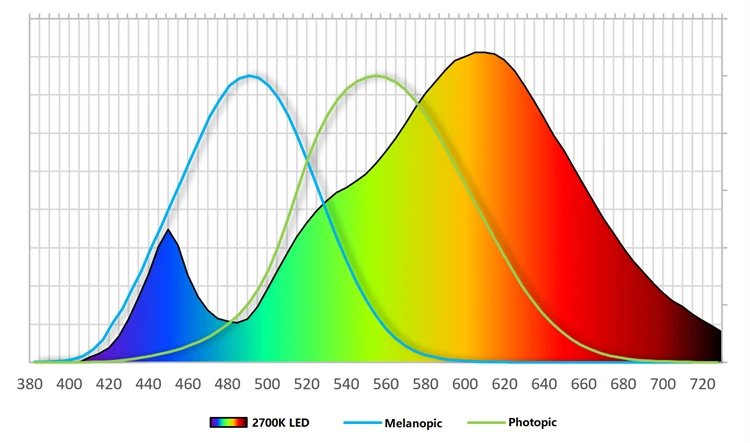

Fornecido por ferramentas Excel do WELL Building Institute.

Características espectrais de LEDs de alto-CRI

Os LEDs com alto índice de reprodução de cores alcançam seu desempenho por meio do aprimoramento espectral multi-banda. Um LED CRI 97 típico forma três picos de radiação em aproximadamente 450 nm, 540 nm e 610 nm. Esta estrutura espectral aumenta a proporção de energia radiante na banda de 450-480 nm, ao mesmo tempo que aumenta o valor R9.

Os dados dos testes mostram que a uma temperatura de cor correlacionada (CCT) de 3000K, quando o CRI aumenta de 80 para 95, a proporção do fluxo radiante na banda de 450-480 nm aumenta de 12% para 18%. Esta banda corresponde à região sensível da função de ação melanópica.

Captura de tela da ferramenta Excel do WELL Building Institute

Dados comparativos de parâmetros espectrais

*Fonte de dados: padrão de teste IES TM-30-20, condições de medição 25 graus ±1 grau *

                                                    Captura de tela da ferramenta Excel do WELL Building Institute

Análise do impacto da tecnologia de engenharia

Contradição do Design Espectral
Alcançar um CRI elevado requer uma distribuição espectral contínua na banda de 600-700 nm. A tecnologia atual aumenta a intensidade dochip azul de 450nmpara excitar fósforos vermelhos, levando ao aumento da radiação azul de-comprimentos de onda curtos. Os testes indicam que para cada aumento de 10 pontos no valor R9, o fluxo radiante em 450 nm aumenta aproximadamente 3,2%.

Esquema de otimização de efeito biológico
A utilização da tecnologia de excitação de chip violeta pode reduzir a relação M/P. O emprego de um chip violeta de 405 nm com tri-fósforos pode manter um CRI acima de 95 enquanto reduz a relação M/P para 0,48. Esta tecnologia já é aplicada em cenários de iluminação médica.

Estratégia de controle de iluminação
Os sistemas de iluminação inteligentes ajustam dinamicamente o espectro com base nos ritmos circadianos. O modo noturno limita a proporção da radiação de 450 nm abaixo de 12%, ao mesmo tempo que complementa a iluminância comLEDs âmbar de 590 nm. Este sistema está em conformidade com os requisitos da cláusula WELL Building Standard L03.

Diretrizes para cenários de aplicação

Configuração de iluminação de escritório
As áreas de trabalho diurnas usam fontes de luz comIRC acima de 90, com relações M/P controladas na faixa de 0,55-0,65. A iluminação da sala de conferências apresenta modos de espectro ajustáveis: o modo de apresentação melhora o desempenho de reprodução de cores, enquanto o modo de reunião noturna reduz a relação M/P.

Soluções de iluminação médica
A iluminação noturna do quarto do paciente emprega fontes de luz especiais com CRI 80 e relações M/P abaixo de 0,4. A iluminação cirúrgica distingue entre a iluminação ambiente geral e a iluminação do campo cirúrgico, esta última mantendo características de alta reprodução de cores, enquanto a iluminação ambiente utiliza fontes de baixa relação M/P.

Padrões de iluminação industrial
Locais de operação contínua implementam estratégias de iluminação{0}com base no tempo. A primeira metade da noite usa iluminação CRI alta-, mudando para o modo de relação M/P baixa após a meia-noite. O fator de manutenção da iluminância permanece inalterado, enquanto a distribuição da potência espectral é ajustada de acordo com um programa definido.

Perguntas frequentes

Método de medição da relação M/P
Use um espectrorradiômetro para medir a distribuição de potência espectral, calculada de acordo com o padrão CIE 218-2016. Para uma avaliação rápida no local, podem ser usados ​​testadores calibrados de perigo de luz azul, com resultados multiplicados por um fator de conversão de 0,82.

Requisitos de rotulagem de especificações de produto
A documentação técnica para produtos de iluminação deve incluir valores de relação M/P para três pontos CCT: 3.000K, 4.000K e 5.000K. Os relatórios de ensaio devem especificar o padrão utilizado e a incerteza de medição, que deve ser inferior a 8%.

Soluções de modernização de sistemas existentes
Sem trocar as luminárias, a instalação de filtros ópticos de corte de 475 nm-pode reduzir a relação M/P em 35% a 40%. A perda de luz do filtro é de aproximadamente 12%, exigindo um aumento correspondente no valor de projeto de iluminância base.

Verificação de conformidade padrão
A iluminação de edifícios médicos exige um relatório de avaliação do impacto do ritmo de melatonina de 24{2}} horas. O relatório deve incluir cálculos de valor de área -MLT e análise espectral de séries temporais, em conformidade com o Apêndice H da GB 50034-2021.

Base de decisão de seleção de produtos
Prioritize compromise solutions with CRI 90-93 and M/P ratios of 0.50-0.55. For special scenarios, use tunable spectrum products with daytime mode CRI >95 e modo noturno M/P<0.45.

Padrões de Referência e Literatura

CIE S 026/E:2018Sistema de medição de radiação óptica em respostas influenciadas pelo ipRGC-

ANSI/IES TM-18-20Diretrizes de projeto para iluminação circadiana

Cláusula do Padrão de Construção WELL v2 L03

GB 50034-2021Norma para Projeto de Iluminação de Edifícios
