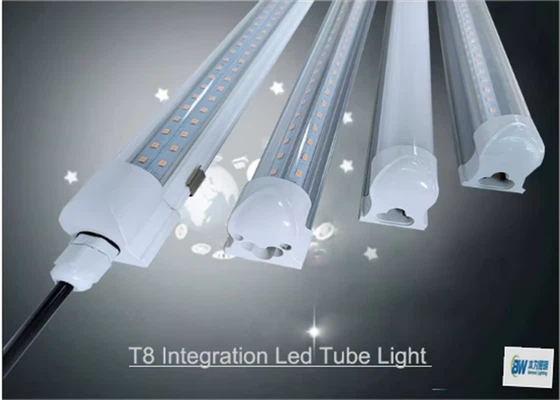

Considerações sobre gerenciamento térmico para 36WLâmpadas T8 integradas em gabinetes selados
No projeto de sistemas de iluminação LED, o gerenciamento térmico é um fator crítico que influencia diretamente o desempenho, a confiabilidade e a vida útil. Uma questão urgente surge em relação às lâmpadas T8 integradas de 36 W operando em suportes selados: com temperaturas de superfície atingindo 90 graus a uma temperatura ambiente de 40 graus, é necessária a dependência de paredes de tubos de liga de alumínio-magnésio para dissipação de calor? Além disso, os módulos acionadores de substrato cerâmico podem atingir uma resistência térmica menor ou igual a 10 graus /W em um espaço de Ø26 mm? Este artigo explora esses desafios térmicos e possíveis soluções.
Invólucros selados criam um ambiente térmico hostil para iluminação LED. Ao contrário dos designs abertos que permitem a convecção natural e a transferência de calor radiante para o ar circundante, os suportes selados retêm o calor gerado pela lâmpada, levando ao aumento cumulativo da temperatura. Para lâmpadas T8 integradas de 36 W, a densidade do fluxo de calor-definida como a potência produzida por unidade de área de superfície-cria um estresse térmico significativo. A uma temperatura ambiente de 40 graus, a temperatura da superfície de 90 graus indica um diferencial de temperatura de 50 graus, destacando a necessidade de caminhos eficazes de dissipação de calor para evitar temperaturas excessivas de junção em chips de LED e componentes de driver.
As paredes dos tubos de liga de alumínio{0}}magnésio desempenham um papel indispensável no gerenciamento térmico sob tais condições. Essas ligas oferecem condutividade térmica excepcional, normalmente variando de 100 a 200 W/(m·K), excedendo em muito o desempenho das alternativas de plástico ou vidro. Esta alta condutividade permite a transferência eficiente de calor dos componentes internos da lâmpada para a superfície externa do tubo. Em ambientes vedados onde a circulação de ar é restrita, a grande área superficial da liga atua como dissipador de calor primário, facilitando a dissipação de calor por meio de radiação e condução para a estrutura do braquete. Sem essa estrutura metálica-de dissipação de calor, o calor se acumularia rapidamente dentro do gabinete selado, empurrando as temperaturas dos componentes além dos limites operacionais seguros e causando falha prematura ou degradação significativa da saída de luz.
O design estrutural dos tubos de liga de alumínio-magnésio melhora ainda mais seu desempenho térmico. Seu formato cilíndrico proporciona distribuição uniforme de calor ao redor da circunferência da lâmpada, evitando pontos quentes que poderiam comprometer a integridade dos componentes. As propriedades mecânicas do material também permitem a construção de paredes-finas, maximizando o espaço interno para módulos de LED e mantendo resistência estrutural e caminhos de condução térmica suficientes. Em essência, a parede do tubo de liga serve tanto como um invólucro protetor quanto como uma ponte térmica crítica entre as fontes de calor da lâmpada e o ambiente externo.
No que diz respeito ao desempenho do módulo driver, a tecnologia de substrato cerâmico apresenta uma solução viável para alcançar baixa resistência térmica em espaços confinados. Materiais cerâmicos comoo óxido de alumínio (Al₂O₃) e o nitreto de alumínio (AlN) oferecem condutividade térmica superior em comparação com placas de circuito FR4 tradicionais.A cerâmica AlN, em particular, fornece condutividade térmica de até 200 W/(m·K), reduzindo significativamente a resistência à transferência de calor dos componentes eletrônicos para o substrato. Esta característica é essencial para módulos de driver que operam dentro da restrição espacial de Ø26mm dos designs de lâmpadas T8.
Alcançar uma resistência térmica menor ou igual a 10 graus/W em um espaço tão compacto depende de vários fatores de projeto. A espessura do substrato cerâmico afeta diretamente o desempenho térmico-substratos mais finos reduzem a resistência à condução, mas devem manter a integridade estrutural. Vias térmicas eficazes e design de traços de cobre no substrato cerâmico criam caminhos de baixa-resistência para o calor fluir de componentes geradores de calor-como MOSFETs e capacitores para a superfície do substrato. Além disso, o contato íntimo entre o substrato cerâmico e a parede do tubo de liga de alumínio-magnésio, muitas vezes facilitado por materiais de interface térmica (TIMs) com alta condutividade térmica, minimiza a resistência de contato na cadeia de transferência de calor.
Os dados de simulação apoiam a viabilidade desta abordagem. A modelagem térmica de módulos de driver de substrato cerâmico em espaços de Ø26mm mostra que com posicionamento otimizado de componentes, materiais cerâmicos de alta{2}}condutividade e design de interface adequado, valores de resistência térmica tão baixos quanto 6-8 graus/W podem ser alcançados. Esses resultados estão alinhados com o necessárioMenor ou igual a 10 graus/Wespecificação, demonstrando que os substratos cerâmicos podem gerenciar efetivamente o calor em ambientes restritos de lâmpadas T8 quando combinados com estratégias de design apropriadas.
A sinergia entre as paredes dos tubos de liga de alumínio{0}}magnésio e os módulos de acionamento de substrato cerâmico cria um sistema de gerenciamento térmico abrangente. O substrato cerâmico coleta e transfere eficientemente o calor dos componentes eletrônicos, enquanto a parede do tubo de liga dissipa esse calor para o ambiente externo. Essa abordagem colaborativa aborda tanto a geração de calor localizada no driver quanto o acúmulo de calor no nível do sistema-no gabinete selado.
Concluindo, a dependência de paredes de tubos de liga de alumínio{0}}magnésio para dissipação de calor em lâmpadas T8 integradas de 36 W operando em suportes selados a uma temperatura ambiente de 40 graus não é apenas benéfica, mas necessária para evitar falhas térmicas. Simultaneamente, os módulos de driver de substrato cerâmico podem atingir a resistência térmica necessária menor ou igual a 10 graus /W dentro de um espaço de Ø26mm quando otimizados através da seleção de materiais, projeto estrutural e engenharia de interface térmica. Juntas, essas tecnologias formam uma solução robusta de gerenciamento térmico que garante uma operação confiável mesmo sob condições desafiadoras de gabinetes selados.
