Por que seu tubo LED T5 superaquece durante o teste (e como consertar)

Por que seu tubo LED T5 superaquece durante o teste (e como consertar)

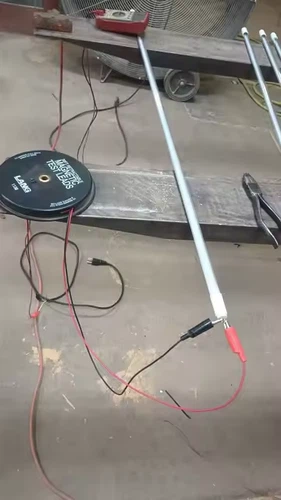

Você comprou novos tubos LED T5 tipo B,{0}}de terminação única, projetados para conexão direta à rede elétrica CA. As especificações dizem "AC85-265V", então você pega alguns clipes jacaré, conecta-os à sua fonte de alimentação de 120V e... em poucos minutos, o tubo fica alarmantemente quente. O que está acontecendo? O tubo está com defeito?

Não descarte suas novas luzes ainda. Em mais de 99% desses casos, o problema não é o tubo LED em si, mas um erro crítico no método de teste. Este guia diagnosticará o verdadeiro culpado e fornecerá uma solução profissional.

A causa raiz: não é o tubo, é o teste

O cenário descrito de-superaquecimento durante o teste de pinça jacaré-é um caso clássico de"O efeito gargalo."O problema não está no driver integrado do tubo, mas no ponto onde você introduz a energia:o jacaré se prende sozinho.

Ao usar pinças jacaré diretamente nos pinos do tubo, você cria uma tempestade perfeita para gerar calor excessivo devido a dois fatores principais:

1. Resistência de contato maciça

Uma analogia do mundo-real:Imagine tentar beber um milkshake grosso com um canudo muito fino e apertado. Você tem que sugar com muito mais força e seu esforço se transforma em calor nas bochechas. Da mesma forma, a eletricidade enfrenta resistência quando forçada através de uma ligação deficiente.

A Ciência:Em uma instalação adequada, o tubo fica em um soquete com contatos largos-acionados por mola, criando uma conexão grande e de baixa-resistência. As pinças jacaré, no entanto, fazem umcontato pontual ou um pequeno contato de linhacom os pinos redondos. Esta pequena área cria uma alta resistência elétrica.

O cálculo do calor:De acordo com a Lei de Joule (P=I²R), a potência (e, portanto, o calor) gerada em um ponto é proporcional ao quadrado da corrente e da resistência.

Para uma válvula de 20W a 120V, a corrente (I) é de cerca de 0,17A.

Uma conexão deficiente do clipe jacaré pode facilmente introduzir5-10 ohms de resistência (R).

Potência dissipada como calor=(0,17A)² * 5 Ω =~0,14 Watts.
Este calor não se espalha; ele está concentrado na pequena área da superfície do clipe e do alfinete, fazendo com que esse ponto específico aqueça rapidamente-frequentemente a temperaturas altas o suficiente para queimar a pele. Esse calor então é conduzido pelo pino até o alojamento do tubo, criando a falsa impressão de que todo o tubo está "superaquecendo".

2. Fluxo de corrente instável

Conexões ruins podem causar micro-arcos e faíscas, que são raios em miniatura que geram calor intenso e localizado, contribuindo ainda mais para o problema.

A solução profissional: como testar corretamente

Para avaliar com precisão a saúde dos seus tubos LED T5, você deve eliminar a variável de mau contato. Aqui está o guia-a{3}}passo a passo.

Método 1: O padrão ouro (usando um porta-lâmpada)

Este é o único método que realmente replica as condições do mundo-real.

O que você precisa:

Um porta-lâmpada T5 antigo ou sobressalente (soquete).

Dois fios com pinças jacaré em uma das pontas.

Sua fonte de alimentação CA.

Procedimento:

Conecte o suporte:Conecte seus dois fios jacaré aos terminais do suporte da lâmpada T5.

Instale o tubo:Encaixe com segurança o tubo LED T5 no suporte. Isto garante um contacto amplo e metálico, tal como numa instalação final.

Aplicar energia:Prenda as outras extremidades dos fios à sua fonte de 120 V CA.

Observar:Deixe o tubo funcionar por 15 a 20 minutos. Nesta configuração, o tubo só deve ficarquente ao toque (normalmente 40-50 graus / 104-122 graus F), não escaldante. Se ainda superaquecer, você pode ter um tubo com defeito.

Método 2: Teste de clipe de jacaré aprimorado (se nenhum suporte estiver disponível)

Se você precisar usar clipes, tome estas precauções críticas para melhorar a conexão.

Procedimento:

Limpe os pinos:Use álcool isopropílico e um cotonete para limpar completamente os pinos metálicos em ambas as extremidades do tubo. Remova qualquer óleo, detritos ou oxidação invisível.

Garanta uma “mordida”:Use pinças jacaré de alta-qualidade com dentes afiados e limpos. Prenda-os nos pinos com força significativa para maximizar a área de contato.

Toque no local certo:Depois de ligar por um minuto (tenha cuidado!), Toque cuidadosamente noo próprio clipe jacarée obase do pino de metal. Se eles estiverem escaldantes, mas o corpo do tubo estiver mais frio, você confirmou o problema de-resistência de contato.

Por que o driver do metrô provavelmente está bom

Sua válvula "AC85-265V" possui uma fonte de alimentação chaveada interna (driver) projetada para lidar com uma ampla faixa de entrada. Em 120V, está dentro de sua janela operacional.

Perda normal de eficiência:Mesmo um driver de{0}}alta qualidade normalmente é 85-90% eficiente. Para um tubo de 20W, isso significa que 2-3W de calor são gerados pelo driver e dissipados ao longo de todo o comprimento do tubo - isto énormal e seguro.

A distinção principal:O calor de uma conexão de pinça jacaré deficiente (0,5 W - 1 W+) concentra-se em uma área minúscula, criando um perigoso "ponto quente". O calor normal do condutor é espalhado, resultando numa sensação suave e quente.

Resumo e recomendação final

Concluindo, não julgue seus tubos LED T5 por um teste com pinças jacaré.O superaquecimento que você está observando é quase certamente um artefato da alta resistência de contato inerente a esse método. Ao usar um suporte de lâmpada padrão para testes, você cria um ambiente justo e preciso para verificar o desempenho do tubo e aproveitar os benefícios-de economia de energia da sua nova iluminação LED.
